電 話:0316-5964567
手 機(jī):15931601231
聯(lián)系人:崔先生
郵 箱:651934043@qq.com
網(wǎng) 址:leecl.cn
地 址:廊坊大城縣大廣安鄉(xiāng)工業(yè)園

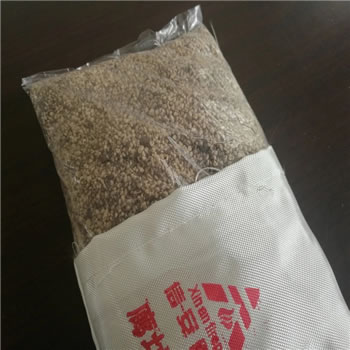

阻火包的外觀狀如枕頭, 外層果用編織緊密的玻璃纖維制成袋狀,內(nèi)部填充特種耐火、隔熱和膨脹材料,具有不燃性,耐火極限可達(dá)3h以上,在高溫下膨脹和疑固形成一種隔熱、隔煙的密封層。
現(xiàn)市面上銷(xiāo)售的阻火包質(zhì)量、價(jià)格參差不齊,因一些三無(wú)廠家偷工減料、生產(chǎn)不合格產(chǎn)品,導(dǎo)致假貨橫行、工程質(zhì)量出現(xiàn)問(wèn)題、更甚之封堵部位起火達(dá)不到阻燃作用,后果難以想象.........下面廊坊信安防火材料有限公司就把鑒別阻火包真?zhèn)渭百|(zhì)量的方法告訴大家。
方法一
阻火包耐火試驗(yàn)的裝置與防火堵料耐火試驗(yàn)的相同, 均采用耐火實(shí)驗(yàn)爐進(jìn)行測(cè)試,用熱電偶測(cè)量爐內(nèi)溫度、試樣背火面、電纜表面或穿管表面溫度,耐火試驗(yàn)時(shí), 將阻火包直接堆砌在預(yù)制框架孔洞內(nèi), 并保證阻火包兩面平整, 框架外形尺寸508mmX502mmX240mm,壁厚50mm,孔洞尺寸408mmX402mmX240mm.試件應(yīng)包括阻火包、電纜、穿管等,電纜與穿管穿過(guò)阻火包,電纜用單個(gè)阻火包,頭扎牢,穿管內(nèi)填約l00mm的包體材料。爐內(nèi)升溫條件應(yīng)滿足 GB9978-1988《建筑構(gòu)件耐火實(shí)驗(yàn)方法?》中的要求。當(dāng)阻火包的完整性喪失,或者背火面溫度達(dá)到180℃時(shí),則認(rèn)為達(dá)到了耐火極限。
方法二
阻火包的外觀檢測(cè): 采用目測(cè)與手觸摸結(jié)合的方法進(jìn)行 松散密度:測(cè)試應(yīng)在室溫(20士5)℃條件下進(jìn)行,將試樣(阻火包內(nèi)裝材料)放入電熱烘干箱內(nèi),在(65±2)℃條件下烘干至恒重。用量簡(jiǎn)取烘干的試樣,輕微振蕩量簡(jiǎn)。量簡(jiǎn)內(nèi)共盛裝1000cm2試樣,稱(chēng)其質(zhì)量,準(zhǔn)確至1g。結(jié)果的誤差不得超過(guò) 0. 05>103kg/m3
方法三
耐水性:耐水性試驗(yàn)取完整的3個(gè)包作為試樣,將試樣浸泡于 自來(lái)水中,水溫保持在(2o士5)℃, 1天觀察1次.浸泡3天后取 出擦干, 包體拆開(kāi)后內(nèi)裝材料無(wú)明顯變化, 包體應(yīng)完整、 無(wú)破損, 耐油性:試驗(yàn)同耐水性試驗(yàn),將試樣浸泡于 o號(hào)柴油中,油溫保持在(20士 5)℃, 1天觀察1次,浸泡3天后取出擦干包體拆開(kāi)后內(nèi)裝材料無(wú)明顯變化, 包體應(yīng)完整、 無(wú)破損,
以上方法可以幫助大家檢測(cè)阻火包質(zhì)量、性能、及耐用程度。如果還有不懂的技術(shù)問(wèn)題,大家可以免費(fèi)咨詢,我們定期為大家推送防火材料阻火包專(zhuān)業(yè)信息。
來(lái)源:廊坊信安防火材料有限公司上一篇:阻火包施工注意
下一篇:選擇阻火包廠家及型號(hào)
